K4130是鎳基沉淀硬化型等軸晶鑄造高溫含金，使用溫度在850°以下，合金加入鉻和鉬元素進(jìn)行固溶強(qiáng)化，加入及鋁和鈦元素形成y'沉淀強(qiáng)化相。合金在850°C以下具有較高的強(qiáng)度和抗疲勞性能、具有良好的抗氧化和耐腐蝕能力。合金的組織穩(wěn)定，再結(jié)晶溫度高。主要產(chǎn)品有渦輪導(dǎo)向葉片等850°C以下使用的航空發(fā)動機(jī)用零部件。合金的應(yīng)用概況及特性方面，已用于制作航空發(fā)動機(jī)渦輪導(dǎo)向葉片、扇形件、發(fā)動機(jī)進(jìn)氣口第I和第III段安裝邊，高壓I、II級導(dǎo)向葉片扇形定位件及內(nèi)蓋板等高溫零部件。批產(chǎn)和使用情況良好。與同類用途的鎳基合金相比，該合金的高溫抗氧化性能和耐熱腐蝕能力更強(qiáng)，使用時不需涂層。

       K4130的材料技術(shù)標(biāo)準(zhǔn)為，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、GJB 5512. 1鑄造高溫合金和鑄造金屬間化合物髙溫材料母合金規(guī)范、第I部分：普通精密鑄件用鑄造高溫合金母合金、HB 7763航空發(fā)動機(jī)用等軸晶鑄造高溫合金錠規(guī)范、HB/Z 140航空用高溫合金熱處理工藝。 熔煉與鑄造工藝采用了，真空感成爐、或非真空感應(yīng)爐熔煉母合金。真空感應(yīng)爐重熔澆注熔模精密鑄造賓件和試棒。

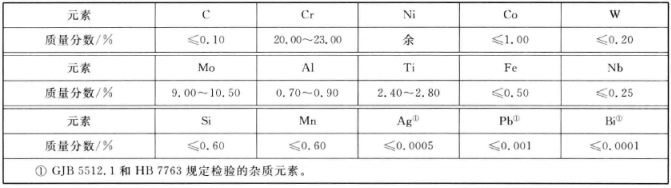

       K413高溫合金的熱處理制度摘自HB/Z 140，合金在鑄態(tài)使用，消除應(yīng)力退火制度為：1040°C±10°CX10h/AC。品種規(guī)格與供應(yīng)狀態(tài)摘自 GJB 5512. 1 和 HB 7763。主要規(guī)格為母合金鑄成圓形長棒，其直徑范圍為75mm~90mm，長度不小于250mm。供應(yīng)狀態(tài)為母合金和精鑄件以鑄態(tài)供應(yīng)?；瘜W(xué)成分摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自GJB5512. 1和HB 7763，見表格參考：
